GCQZ系列球型鋼支座是按標準《橋梁球型支座》（GB/T 17955-2009），同時參照并滿足標準《Structural bearings-Part7:Spherical and cylindrical PTFE bearings》（EN 1337-7：2005)及其他相關行業規范研究的橋梁標準構件系列產品，通過了省部級科技成果鑒定（鄂科鑒字【2011】第03255號），適用于公路、城市的各種類型橋梁。

一、產品結構

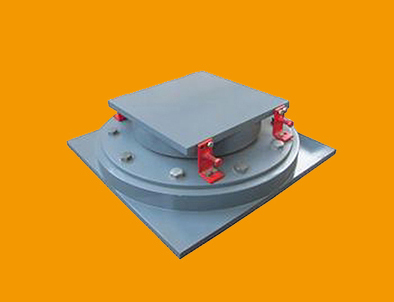

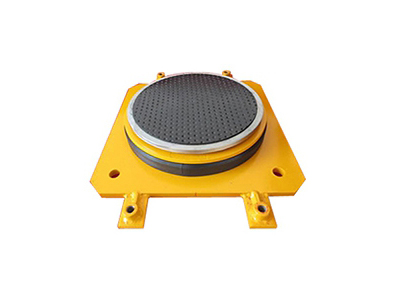

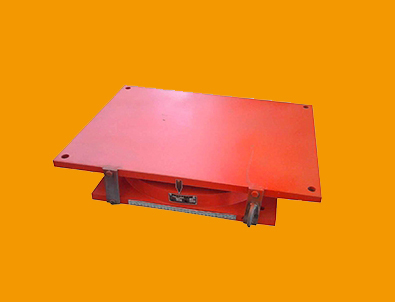

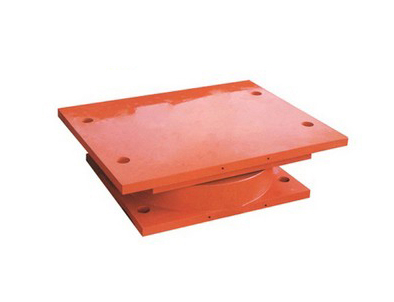

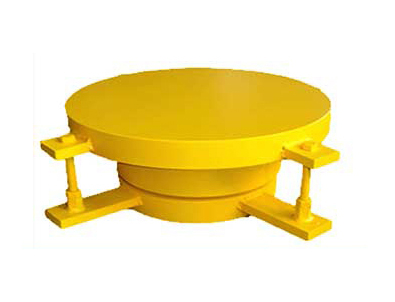

GCQZ系列球型鋼支座一般由上支座板組件、耐磨板、球冠、球面耐磨板、橡膠密封圈、下支座板及錨固組件組成。

除預埋鋼板可向廠家訂貨或施工方自行加工外，支座其余各構件均為支座產品的一部分，由廠家配套提供（支座本體、錨棒、錨栓）。若自行加工預埋鋼板，應在施工圖中提醒施工單位注意錨棒預留孔與錨棒的公差匹配并做好預埋鋼板與錨棒的焊接。

二、產品特點

相對于目前市場上的同類支座，本產品從選材、構造、細節、經濟性等四個方面做了優化，主要特點如下：

2.1 材質優良

支座主體鋼材可選用Q345B熱軋鋼板結構，力學性能可靠；耐磨材料采用改性高分子量聚乙烯（即UHMW-PE)代替聚四氟乙烯板（即PTFE)，磨耗低、摩擦系數小、使用壽命長。

2.2 構造合理

本產品對現有支座產品在構造上進行了優化，構造合理：固定型、單向型及雙向型支座均設有預埋鋼板結構，便于支座安裝；支座采用錨棒、錨栓與混凝土連接，受力可靠，維護、替換方便。

2.3 注重細節

支座采用新型錨栓結構，抗剪能力更強；混凝土接觸面增設抗磨槽，傳力更均勻；支座選用新型防塵圈既保護橡膠墊又保護耐磨板，延長使用壽命；防腐涂裝按照現行《公路橋梁鋼結構防腐涂裝技術條件》（JT/T 722）設計，根據不同工程氣候環境和防腐年限分別采用不同涂裝配套體系，防腐性能可靠，長久性好。

2.4 經濟

GCQZ系列球型鋼支座采用精細化設計，對每個型號的每個部件均進行受力分析，確保支座受力安全且各部件具有同等的安全度，造價經濟；支座豎向承載力、水平承載力安全系數為1.5；支座設計按照交通部相關標準及規范，同時參考鐵路系統相關標準及要求，并滿足規范設計標準。
